Manége à chevaux

Avant la Piétinneuse, les chevaux actionnaient la batteuse (pour battre les gerbes de blé ...) en tournant sous le manége.

Définition Larousse 1952
Appareil formé d'un axe vertical et portant une perche horizontale à laquelle on attelle 1 ou plusieurs chevaux pour faire mouvoir une machine, ex. une batteuse

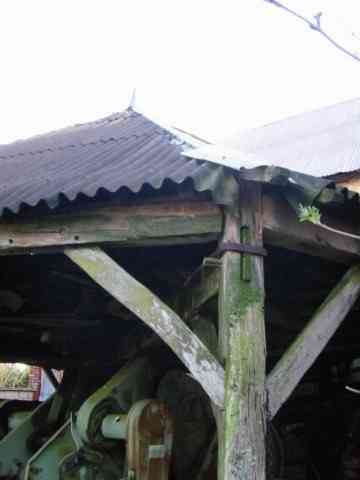

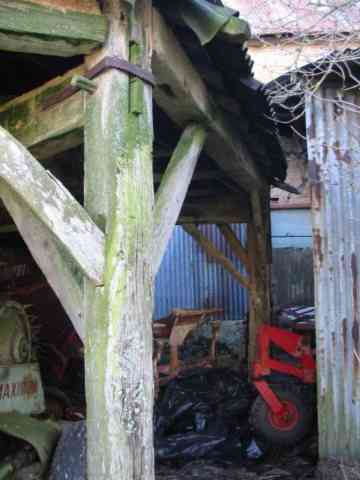

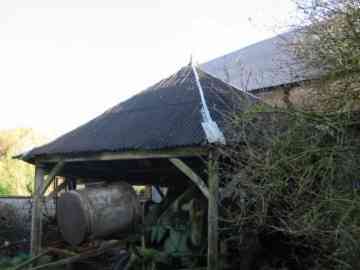

Photos 07/02/2004 avec l'aimable autorisation de M. Valke Michel (Frémont)

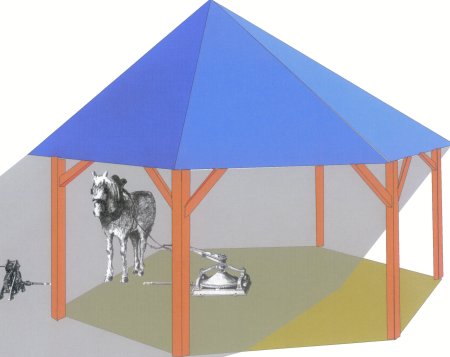

Principe

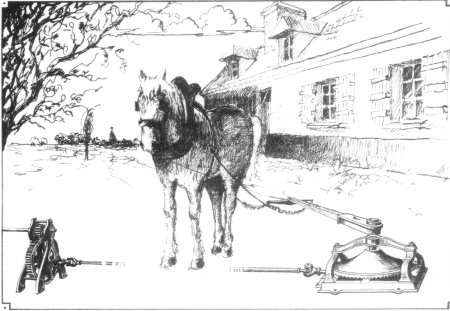

Dessin M. Jean Fauquembergue (Février 2004)

Le manège, monté au milieu de la cour de ferme, le mouvement est donné par des chevaux attelés par l'intermédiaire de 'tractiers' aux bras d'attelage. Ceux -ci tournent autour d'un axe central fixé sur une roue dentée. Une perche appelée bois de bouche liant l'axe à la tête du cheval l'oblige à tourner en rond. Souvent un enfant est de corvée pour le faire avancer quand il fait mine de ralentir la cadence. La roue dentée transmet le mouvement à l'arbre de couche par l'intermédiaire d'un pignon dans un rapport de un à trois, un volant extérieur régularise la rotation de la poulie montée dans la grange, une courroie la relie à la bogueuse, au hache-paille ou même chez certains charrons à la scie à ruban.
Un cheval actionne ainsi par le jeu des engrenages un égréneur. Pour la batteuse composée de plusieurs rouleaux tournant en sens inverse et d'une ventilation, on attèle deux, trois ou même quatre bêtes.

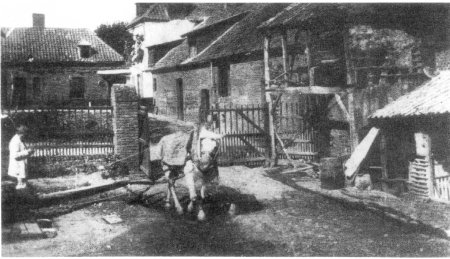

Vers 1890

Vidéo manège chevaux
